Cómo se hace una campana
Cuarto paso
LA FUNDICIÓN

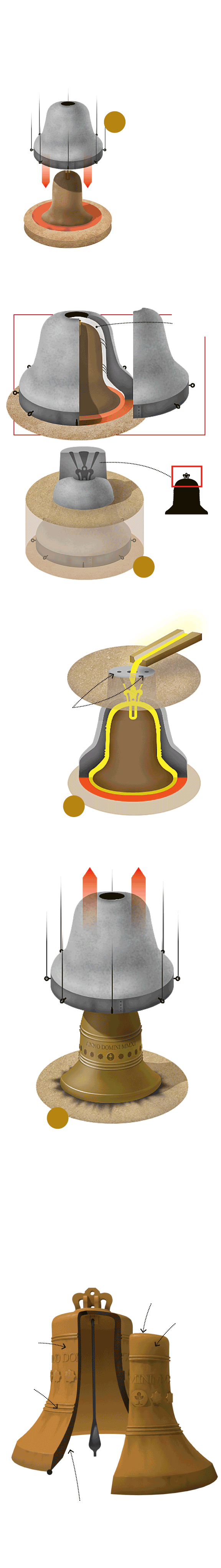

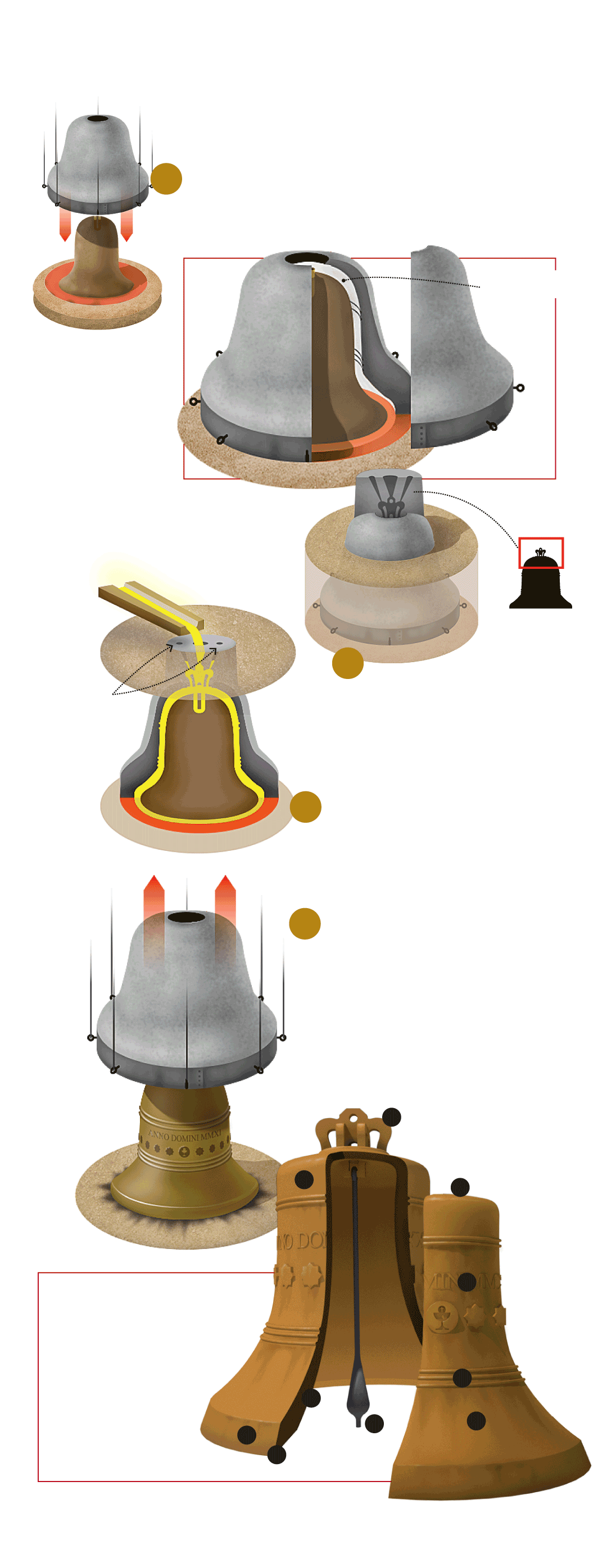

Con el macho y la capa listos puede comenzar el proceso de fundición de la campana y el primer paso es colocar ambos en su posición original
1
Hueco dejado
por la falsa
campana
Capa
Cuando todo el conjunto se monta de nuevo la disposición es la siguiente:
Macho
Bronce
fundido
Molde
de asas
2
Salidas de aire para que no se formen burbujas.
El último paso es colocar el molde superior (las asas) que se habrá hecho de forma independiente).
Con el molde completado y enterrado se vierte el bronce, fundido en un horno construido al lado.
3
La diferencia de temperaturas entre el bronce fundido (950ºC) y el molde (15ºC) hace que la solidificación sea casi instantánea pero deberán pasar unas 30 horas hasta poder desenterrar la campana.
El proceso ha finalizado.
4
LAS PARTES
de la campana
a
c
b
d
Asas
Hombro
Tercio
Medio
Medio pie
Pie
Labio
Badajo
Punto de golpe
Borde
a
b
c
d
e
f
g
h
i
j
e
i
f
h
g
j
Infografía
Julián de Velasco
ABC
Cómo se hace una campana
Cuarto paso
LA FUNDICIÓN
Con el macho
y la capa listos puede comenzar el proceso de fundición de
la campana y
el primer paso
es colocar ambos en su posición original
1
Cuando todo el conjunto
se monta de nuevo la disposición es la siguiente:
Hueco
dejado
por la falsa
campana
Capa
Macho
Molde
de asas
2
El último paso es colocar el molde superior (las asas) que se habrá hecho de forma independiente).
Bronce
fundido
Salidas de aire para que no se formen burbujas.
3
Con el molde completado y enterrado se vierte el bronce, fundido en un horno construido al lado.
4
La diferencia de temperaturas entre el bronce fundido (950ºC) y el molde (15ºC) hace que la solidificación sea casi instantánea pero deberán pasar unas 30 horas hasta poder desenterrar la campana.
El proceso ha finalizado.
LAS PARTES
de la campana
Asas
Hombro
Tercio
Medio
Medio
pie
Pie
Badajo
Borde
Labio
Punto de golpe
Infografía
Julián de Velasco
ABC
